HiRel 温度传感器

IST AG是目前唯一提供ESCC认证的铂金温度传感器的供应商。RTD 提供从 Pt100 到 Pt2000 的不同电阻。它们可在 -200°C 至 +200°C 的温度范围内使用，并被归类为公差等级 B (IEC 60751 F0.3)。温度传感器可用作工程模型 (EM) 或飞行模型 (FM)。我们还提供传感器的定制，例如延长线（带有 ESCC 合格线）。

与传统使用的绕线传感器相比，薄膜传感器显示出各种优势。最重要的是，它们提供的表面不易损坏，当传感器暴露在恒定的热循环和偶尔的振动中时，这些表面可能会损坏。与薄膜传感器相比，绕线传感器的故障风险要大得多。铂电阻结构牢固地连接到传感器的陶瓷表面的薄膜技术使传感器非常坚固，适用于温度波动和振动频繁的应用。

太空冒险仍在继续

我们现在不仅提供唯一的HiRel ESCC认证的薄膜铂金温度传感器，而且其导线延伸部分也获得了ESCC认证。

HiRel铂金温度传感器的电阻值为100Ω至2000Ω，温度范围为-50℃至+150℃或-200℃至+200℃，仅有铂金导线，或配有长度从100毫米至数米的2芯或4芯双绞线延长线，带或不带屏蔽层和护套。

所有传感器都有飞行模型（FM）和工程模型（EM）。常规的ESCC规格号4006/015适用。关于不同的传感器变体的细节可以在ESCC合格零件清单（QPL）中找到。

ESCC资质证书编号352C                                                                               ESCC合格部件清单(QPL)

ESCC通用规范第4006号                                                                                                          ESCC详细规范第4006/015号(包括电线延伸)

文件下载

选择合适的HiRel热电阻

传感器现在可提供所需长度为10,000毫米的延长线，配置如下：

· 只带铂金导线

· 带双芯绞线的延长线

· 带双绞线的4芯延长线

· 带或不带屏蔽层和护套

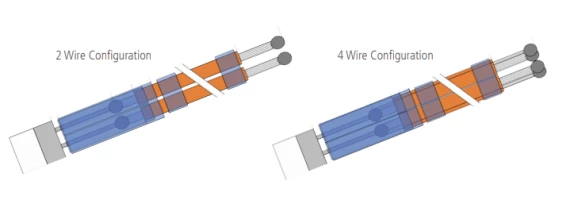

配置概述

测试传感器的性能

完成的测试表明，这些传感器适用于太空应用。它们在从-200°C到+200°C的70000次循环中提供了稳定的测量结果，这证明了传感器对热循环的抵抗力。此外，电阻温度系数（TCR）在测试期间只经历了无关紧要的变化，而且传感器被证明是非常稳定的。

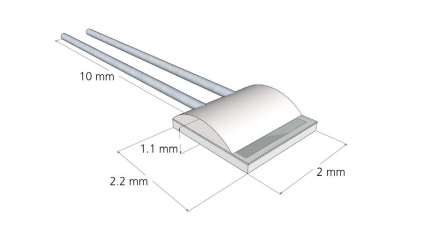

该传感器的其他优点是尺寸小（长x宽x高：2.2 x 2.0 x 1.1毫米），重量轻，并且由于没有移动部件而坚固。

使用ESCC合格零件的好处

· ESCC系统是国际公认的，因此使用QPL零件可以使空间项目的审批更加简单。

· ESCC QPL/QL零件是欧空局项目中的首选零件。

· 这些零件已被评估为空间应用的可靠性

· 他们的技术、设计和制造过程都有明确的定义和控制

· 制造商的供应链已被ESCC执行委员会审核。
来源：ESCC执行文件ESCC/GRP/001

产品网络研讨会：通过ESCC认证的用于空间应用的PT温度传感器

"Rosetta, Euclid, JUICE, ExoMars, PLATO, FLEX or Solar Orbiter. Other launches with IST-sensors on board are already planned."

—— Space missions with IST-sensors
