如何连接传感器?

Q: 如何连接传感器?

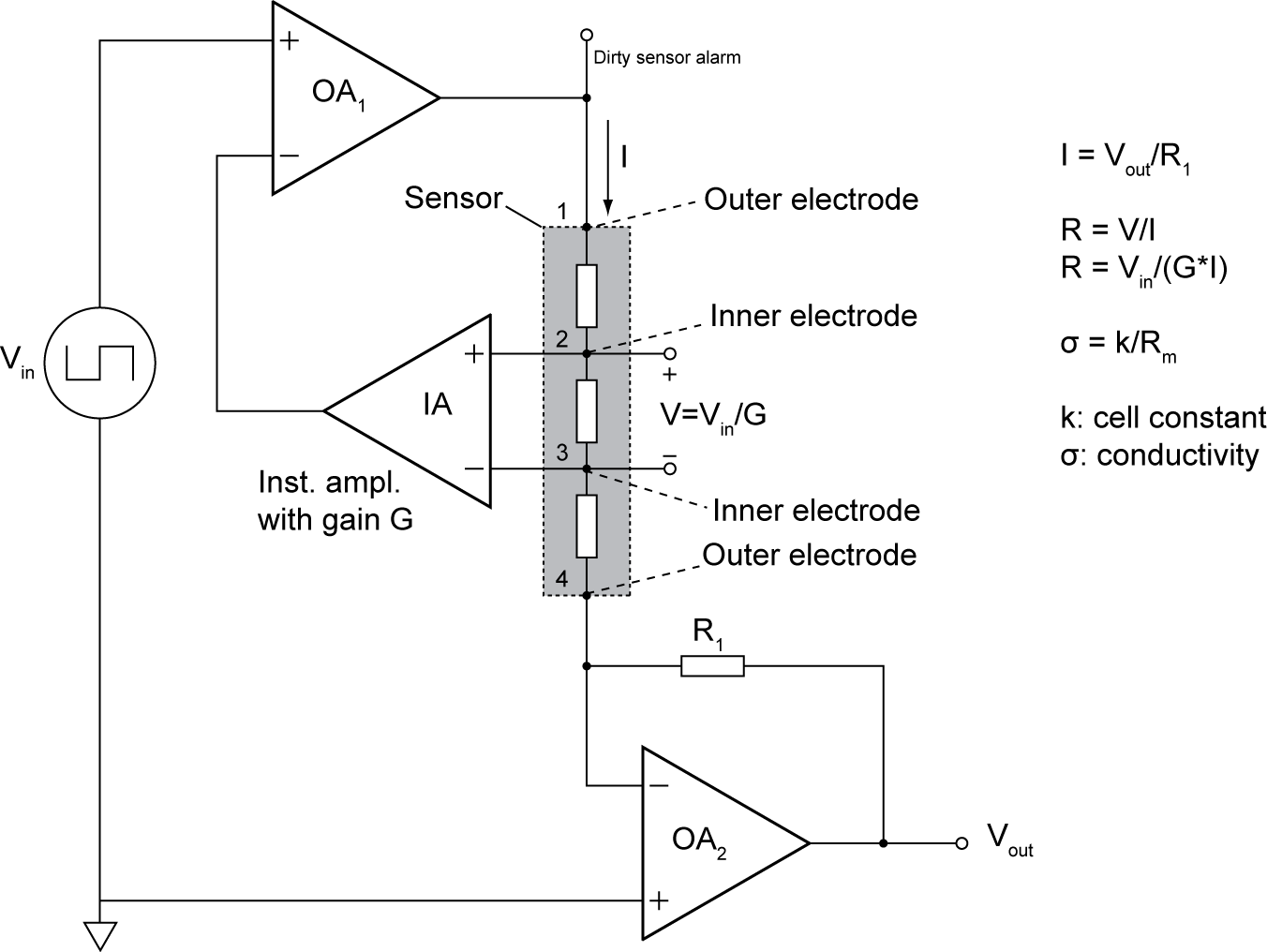

A: 图 5 显示了可用于四电极电导率传感器的基本激励电路。相同的电路也适用于双电极传感器。双电极的情况下，只是把电极 1 和 4 分别与电极 2 和 3连接。

图 5：四电极电导率传感器基本工作电路图。对于双电极传感器，仅需将外电极和内电极连接在一起

该电路的基本工作原理是稳定电导率传感器的内电极（2 和 3）之间的电压 V。稳压值为输入电压 𝑉_in 除以运算放大器 OA 1 负反馈回路中连接的仪表放大器 IA 的增益 G。

如果输入电压 Vin 的幅度是已知的，那么只需要测量流经传感器的电流 I。为此，本电路中使用了跨阻放大器。输出电压 𝑉_out与流经电流成正比 （I = 𝑉_out/R）。

输入电压 𝑉_in 必须是 AC 信号，可以是正弦信号或方波信号，其 DC 值为零。这样可以最大化传感器的使用寿命。

必须注意的是，输出电压必须进行整流（电路中未显示），以便进行数电采集。数电化后，可以通过微处理器读取数电信号来确定电导率。
