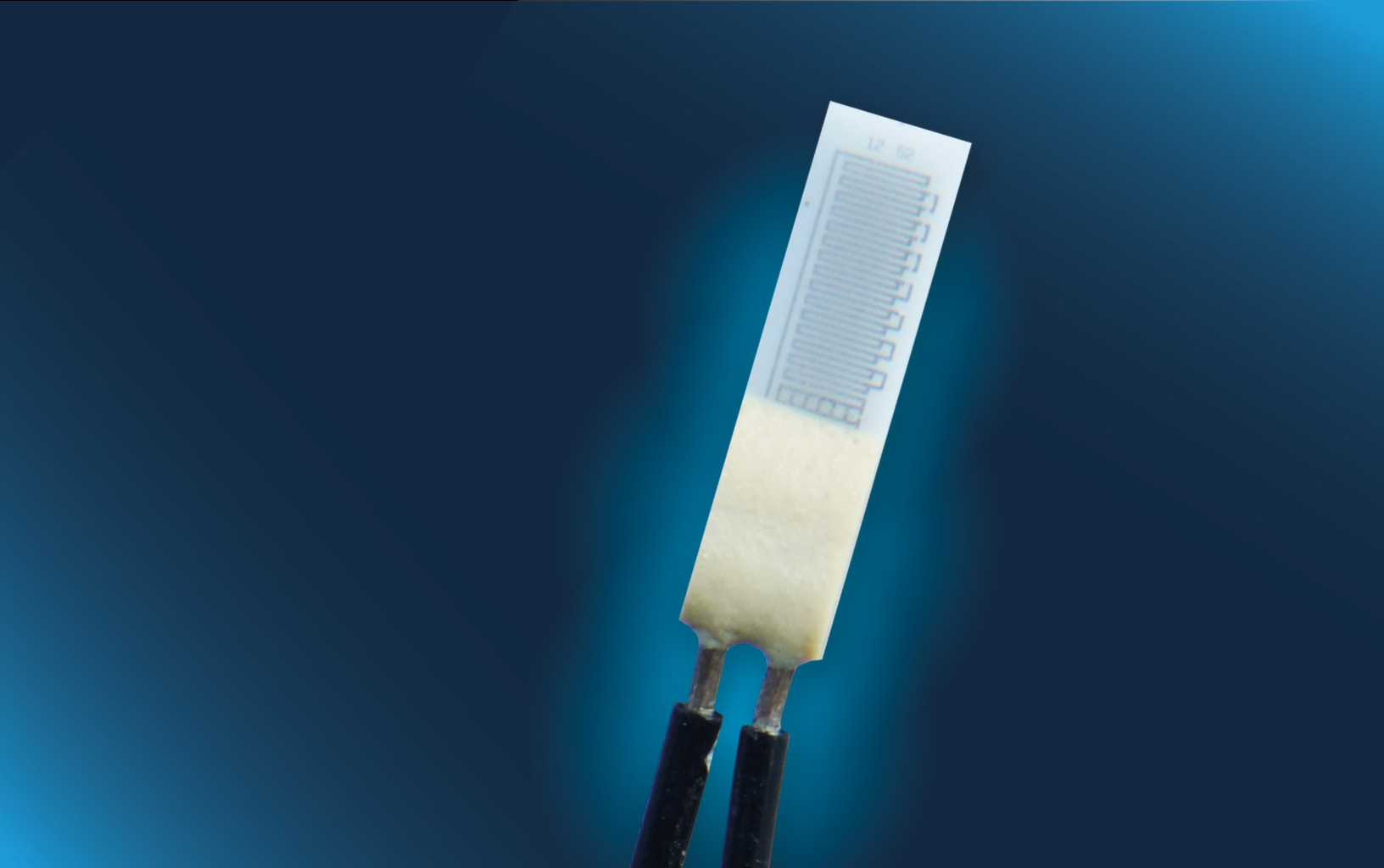

产品型号：P0K1.308.2I.B.100

标称电阻：0°C 时为 100 Ω

工作温度范围：-50°C 至 +150°C

温度系数：3850 ppm/K

芯片尺寸 / 规格：3.0 x 0.8 x 1.0 毫米

精度等级：IEC 60751 F0.3（IST AG 参考等级 B）

连接方式：铜银合线： AWG34，采用聚四氟乙烯（PTFE）绝缘

引线长度：100毫米

包装方式：自封袋

产品代码：152469

产品手册下载：

P0K1.308.2I.B.100_152469.pdf

应用指南 RTD铂电阻温度传感器_CN2.3.1.2022.pdf

铂电阻传感器：

瑞士IST AG的铂电阻温度传感器，专为极端温度场景提供解决方案。产品采用最高品质材料制造，可在 -200°C 至 +1000°C 的超宽温度范围内稳定工作。

公司提供符合 IEC 60751 标准的传感器，精度等级涵盖 F0.3 级（0.12%）、F0.15 级（0.06%）、F0.1 级（0.04%）；若有更高精度需求，可按需定制。传感器提供无线（表面贴装型，SMD）与有线两种配置，尺寸规格多样：长度范围为 0.75 毫米至 10 毫米，宽度范围为 0.75 毫米至 5.08 毫米。对于标准型号传感器，还可定制引线材料、绝缘层、引线长度及配置方案。

凭借多年行业经验，IST 还可在传感器技术开发与咨询领域，为客户提供特定应用场景的定制化开发服务。在标准开发流程中，我们会在方案落地阶段提供技术支持 —— 通过这种方式，确保为客户的特定应用场景匹配最优传感器解决方案。

直接焊接的绝缘导线：

漆包铜线（1E 规格）传感器

IST 供应配备加长型直接焊接绝缘漆包铜线的温度传感器。导线端部额外去除绝缘层并预镀锡处理，便于在应用场景中进行焊接操作。得益于漆包铜线的细小直径（0.2 毫米），传感器可实现极小尺寸设计，最小可达 0.8 毫米 ×3 毫米或 1.2 毫米 ×1.6 毫米，同时配备加长型直接焊接导线。此类漆包铜线温度传感器适用于最高 150°C 的应用场景，短期承受最高 180°C 的超温环境完全可行。

直形及绞合 PTFE 导线（2I/2L 规格）传感器

我们供应配备铜银合金直形及绞合导线（聚四氟乙烯绝缘）的传感器。直接焊接式导线具备出色的稳固性，最适用于连接器组装、焊接、熔接及压接工艺。铜银合金直形及绞合聚四氟乙烯导线可根据具体应用需求，采用加长设计或直接焊接至传感器芯片。

小巧尺寸：

针对空间受限的应用场景，IST AG 提供多款传感器解决方案。

MiniSens（迷你型传感器）

IST MiniSens 传感器采用极小尺寸设计，仅为 1.2 毫米 ×1.6 毫米，是空间受限应用场景的理想选择。该传感器精度最高可达 IEC 60751 F0.1 级（IST AG 参考等级 Y 级），并配备可直接焊接的长导线。其工作温度范围最高可达 +600°C，适用于多种高温应用场景。

此外，MiniSens 还提供背面金属化版本，可实现更优的热耦合效果。

SlimSens（纤薄型传感器）

IST SlimSens 传感器专为需安装在极小直径管道内的应用场景研发。该传感器尺寸为 0.8 毫米 ×3 毫米，是直径 1 毫米及以上管道应用的理想解决方案。其精度最高可达 IEC 60751 F0.1 级（IST AG 参考等级 Y 级），配备可直接焊接的长导线，且提供多种欧姆阻值可选。这款铂（Pt）温度传感器的工作温度范围最高可达 +600°C，适用于各类高温环境。

定制化选项:

我们提供丰富多样的传感器定制化选项，以满足特定应用场景的需求。我们的温度传感器可通过多种不同方式调整，从而满足客户的个性化需求。

加长型 2 线至 4 线结构

铂温度传感器会根据应用场景，提供 2 线制或 4 线制结构。IST 的热电阻（RTD）产品，既可选配加长导线，也可采用导线通过自动化焊接设备直接焊接至传感器

芯片的设计，能确保产品质量稳定且具备出色的稳固性。我们可根据具体应用需求，提供多种不同材质和长度的导线。

热缩管

为避免电路短路，我们提供的传感器解决方案中，会装配热缩管以包裹一个或多个电触点。

IST AG 提供多款配备热缩管的铂温度传感器，热缩管可仅覆盖导线延伸处，也可仅包裹传感器芯片，或采用两者兼具的一体化设计。

连接器

为优化客户端的组装流程，IST 提供在导线端部预装连接器的热电阻（RTD）解决方案。我们针对不同应用场景，提供多种类型的连接器。

如您有特定需求，可联系我们获取更多相关信息。

片式 / 盘式封装

IST 提供焊接在金属圆盘、金属片或金属帽上的铂温度传感器。该类产品基于背面带金属层的热电阻（RTD）设计，客户无需自行配备焊接工艺，

即可借助这一方案实现最优的热耦合效果。我们既可为客户提供 “将传感器焊接至其指定材质” 的服务，也可承接整个子组件的设计、制造与组装业务。

目前已成功应用的材质包括 1.4401 不锈钢、1.4404 不锈钢、哈氏合金及钛合金。

带外壳传感器

IST 提供多种 “传感器预装于外壳” 的解决方案。传感器的常规装配方式为：将传感器嵌入外壳后，向外壳内填充环氧树脂、聚氨酯或硅胶。

此外，我们还提供一种特殊装配方案 —— 将温度传感器焊接至外壳底部，这种设计能实现更优的热接触效果，并缩短响应时间。

外壳的直径、长度及材质可选范围广，可轻松嵌入各类应用场景，从而为客户简化组装流程。

圆形陶瓷外壳传感器（型号标识：R）

装配于圆形陶瓷外壳的传感器，可便捷、精准地嵌入应用场景。陶瓷管既有标准尺寸，也可提供定制化尺寸，适用温度范围为 - 200°C 至 + 600°C。

质量保证：

与瑞士知名的高品质标准一致，IST AG 已通过 ISO 9001:2015（质量）和 ISO 14001:2015（环境）认证。

规范的流程是我们日常工作的一部分，会定期接受审核，并随着公司的发展不断完善。
