在焊接技术和惰化工艺中，气体混合物的精确比例往往决定着最终产品的质量。作为专业的传感器品牌，TrueDyne 通过其创新的气体密度传感器技术，为工业气体监测提供了可靠的解决方案。

在焊接技术和惰化工艺中，无形的气体成分常常成为决定质量的关键因素。如果混合比例出现偏差，可能导致焊接缺陷或绝缘性能下降。

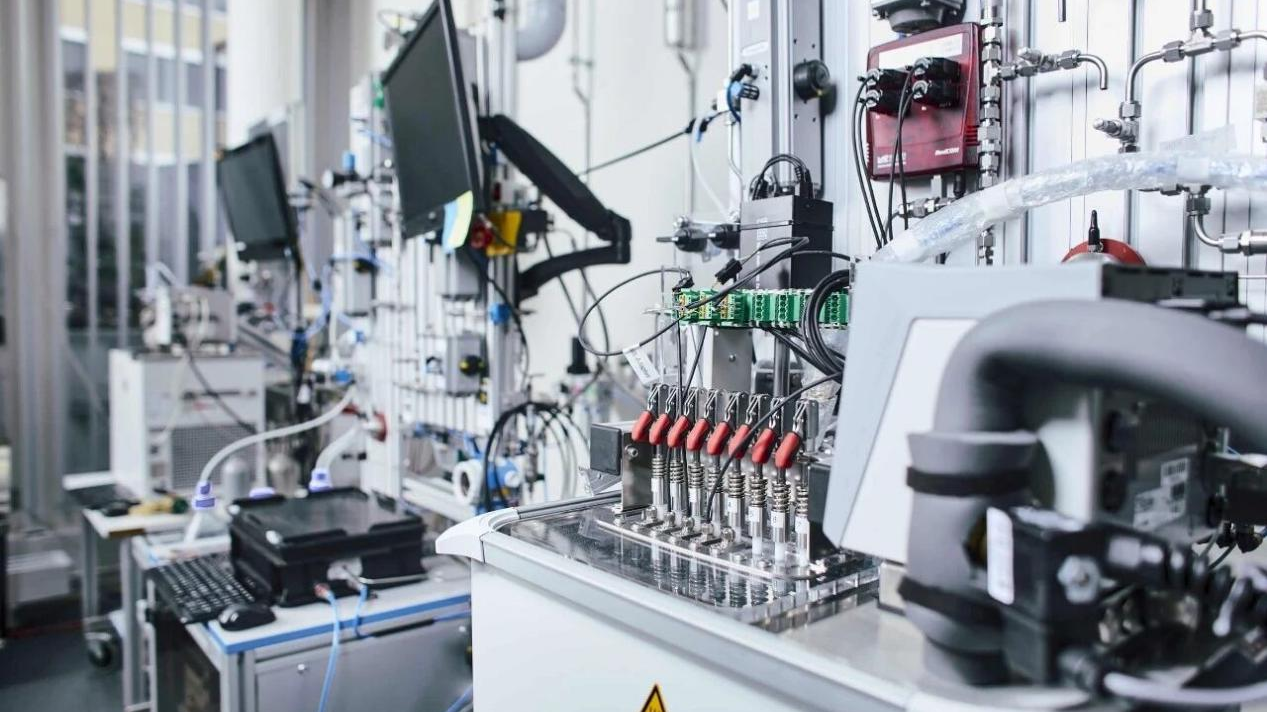

▲图释：Truedyne传感器调试

IST AG展示了密度如何作为一种“物理指纹”，无需昂贵的实验室分析即可精确监控二元气体混合物的浓度，从而提升过程稳定性。

气体混合物的精准监测需求

在工业生产中，气体混合物的精确配比直接影响着工艺质量和产品性能。以氩气/氢气焊接气体为例，氢气密度约为0.09kg/m³（0℃，1.01325bar绝压），而氩气密度约为1.78kg/m³（相同条件下）。

这种密度差异为通过密度测量来监控气体浓度提供了物理基础。

传统的浓度监测方法往往依赖复杂的分析仪器或定期取样检测，这些方法要么成本高昂，要么无法实现连续实时监测。

TrueDyne作为专业的传感器品牌，开发了基于密度测量的创新解决方案，通过连续监测气体密度变化来精确推算混合物浓度，为工业过程控制提供了新的技术路径。

▲图释：IST传感器品牌

核心技术：DGF-I1气体密度传感器的精密测量

TrueDyne DGF-I1气体密度传感器代表了传感器元件技术的先进水平。这款传感器直径仅33.5毫米、长度63毫米，结构极为紧凑，可安装于最狭小的空间内。

传感器通过一体化连接件直接旋入气体管线或需绝缘的控制柜中，内部滤芯可有效防止污染。

在测量性能方面，DGF-I1传感器展现出卓越的精度：密度最大测量误差小于0.1kg/m³，温度误差小于0.8℃，压力误差小于0.04bar。

其重复性表现同样出色，密度重复性小于0.015kg/m³，温度重复性小于0.06℃，压力重复性小于0.005bar。传感器允许的密度测量范围为0.2至19kg/m³，压力范围最大可达10bar（绝压）。

测量值通过RS485接口传输至上位系统，传感器的低响应时间和低功耗使得直接在过程中进行连续气体浓度监测成为可能，无需中断测量流程。这种实时监测能力为过程控制提供了及时的数据支持。

创新突破：纯SF₆测量无需进行SF₆实气校准

在密度测量技术方面，TrueDyne采用了创新的校准方法。现有的校准流程被调整并扩展至包含纯SF₆的测量，在不同压力和温度条件下记录的测量值随后用于优化用于浓度测量的物理模型。

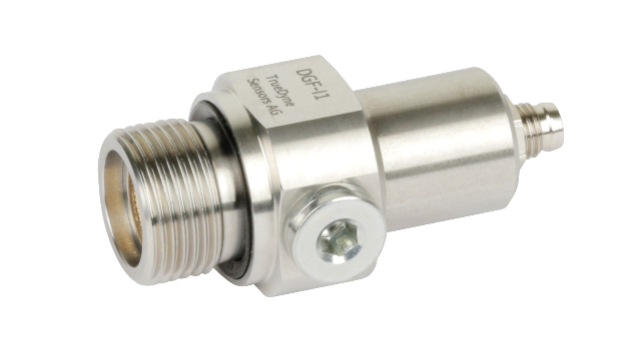

▲图释：IST DGF‑I1密度传感器

这一技术突破确保未来不再需要使用SF₆进行真实气体校准，使得每个传感器元件都能随后轻松配置用于特定应用。

这一创新不仅简化了传感器的配置流程，还提高了测量的准确性和一致性。通过建立精确的物理模型，TrueDyne气体密度传感器能够在各种工况下保持稳定的测量性能，为工业应用提供了可靠的技术保障。

系统集成：完整的测试与监测方案

TrueDyne 的气体密度传感器可以用于控制装置的气体精确生成并持续监控二元气体混合物的质量。系统由两个独立的气源供气，两个质量流量控制器（MFC）用于对各气体进行精确计量，调节流量比例以达到所需的目标浓度。

两股气流随后进入中央缓冲罐，该缓冲罐具有双重功能：使气体混合物完全均匀化，同时补偿压力波动与用气峰值。

测量段位于缓冲罐出口处，混合完成的气体直接通过DGF传感器。该传感器在气体被输送至下游工艺前“在线”监控混合物的浓度与质量，确保进入过程的气体始终符合规格要求。

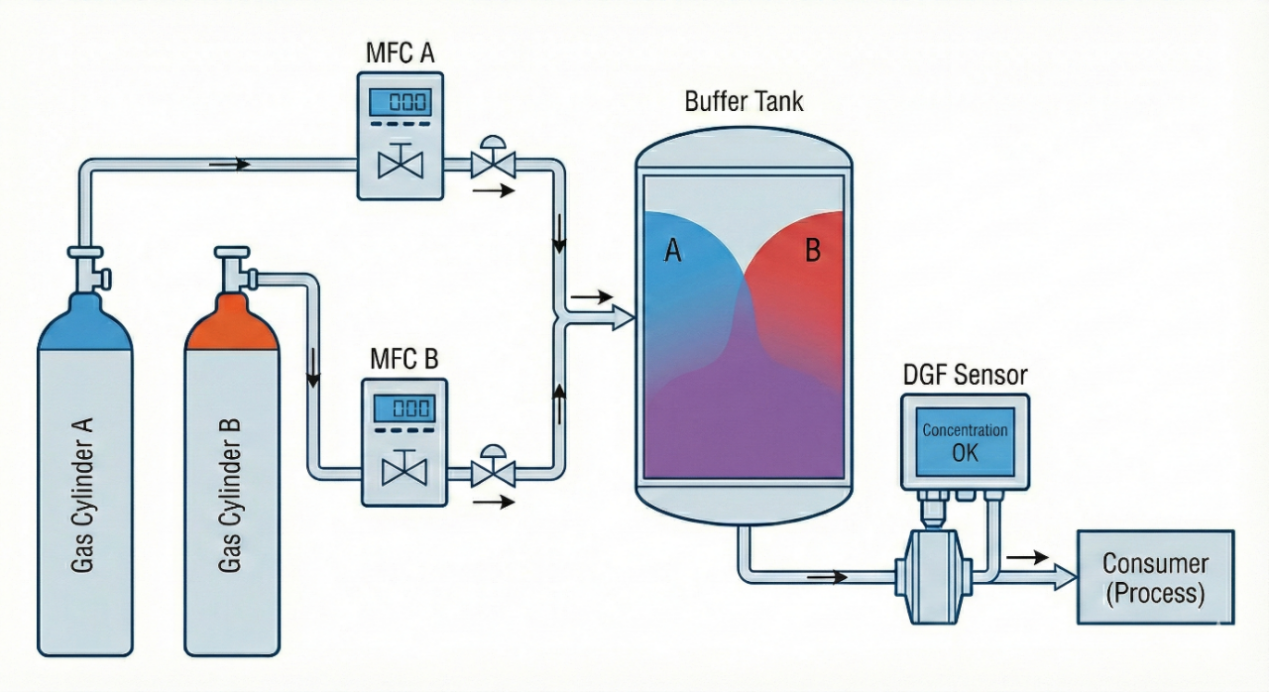

▲图释：集成DGF传感器监测的气体混合系统示意图

应用价值：避免生产损失的质量保障

在一焊接气体混合系统案例中，DGF-I1传感器记录了氢气浓度曲线，目标值为5%，公差±1%。监测发现夜间非生产时段出现周期性尖峰超限报警，原因是氢气质量流量控制器阀门泄漏，停机时氢气积累导致浓度超标。

若无连续监测，该缺陷仅能在维护时发现，可能引起焊缝气孔。客户及时采取措施，在生产前释放缓冲罐气体以恢复混合比例，避免了停机并确保质量稳定。

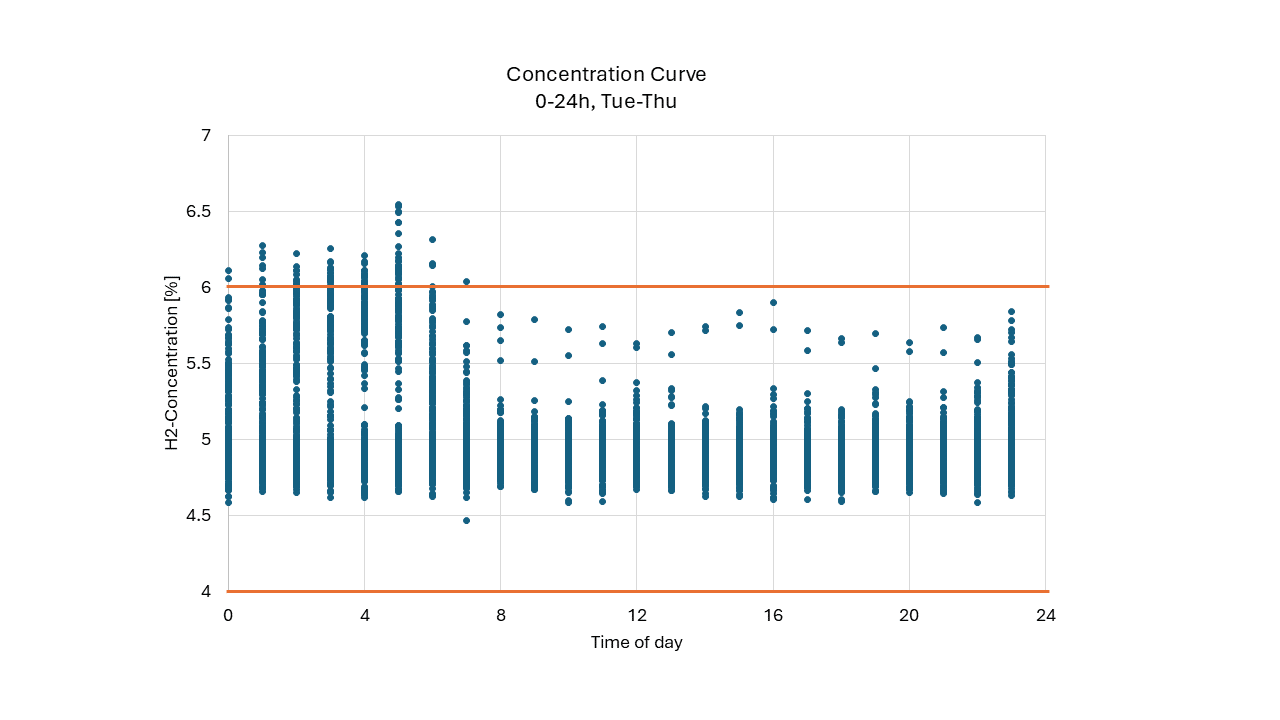

▲图释：焊接气体混合物的浓度曲线

TrueDyne作为专业传感器品牌，通过创新技术和精密元件提供可靠解决方案，其连续实时监测能及时发现问题并优化过程，帮助客户避免废品和停机，保障生产质量与效率。
